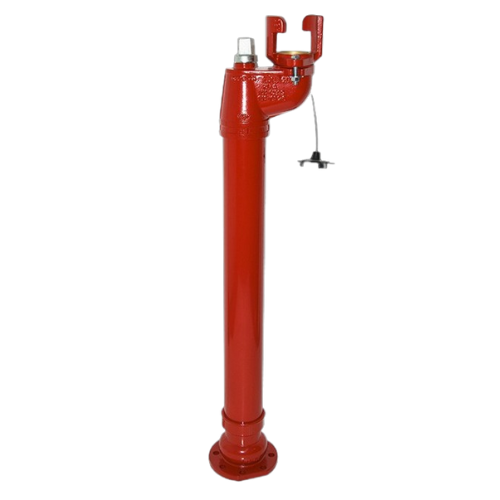

Hidrant subteran DN 80
Caracteristici constructive
- Cameră și cap hidrant – fontă ductilă GJS-500 sau fontă cenușie GJL-250.
- Coloană – oțel structural, opțional din oțel inoxidabil sau galvanizat.
- Etanșare tijă – inele O-ring.
- Tijă laminată din oțel inoxidabil (2H13).
- Închidere de jos.
- Auto-drenare la închiderea completă.
- Închidere unică a garniturii.
- Garnitură vulcanizată cu cauciuc EPDM.
- Strat anticoroziv rezistent la raze UV.
- Țeavă – oțel structural protejat anticoroziv.
- Cheie de control inclusă.
- Gniazdo conform PN-EN 1563:2018-10.
Proiectat pentru instalații de apă utilizate în stingerea incendiilor, transportul apei potabile sau altor lichide neagresive care nu conțin particule solide.
Caracteristici constructive
- Cameră și cap hidrant – fontă ductilă GJS-500 sau fontă cenușie GJL-250.
- Coloană – oțel structural, opțional din oțel inoxidabil sau galvanizat.
- Etanșare tijă – inele O-ring.
- Tijă laminată din oțel inoxidabil (2H13).
- Închidere de jos.
- Auto-drenare la închiderea completă.
- Închidere unică a garniturii.
- Garnitură vulcanizată cu cauciuc EPDM.
- Strat anticoroziv rezistent la raze UV.
- Țeavă – oțel structural protejat anticoroziv.
- Cheie de control inclusă.
- Gniazdo conform PN-EN 1563:2018-10.
Date tehnice și standarde
- Conform standardelor PN-EN 14339:2009 și PN-EN 1074-6:2009.
- Conexiune cu flanșă conform PN-EN 1092-2:1999.
- Presiune nominală PN 10/16.
- Strat anticoroziv – vopsea pulbere.
- Moment maxim MOT – 50Nm.
- Moment minim de torsiune mST – 250Nm.
- Parametrii Kv și timp de drenare în conformitate cu EN 14339:2009.
Tabelul componentelor
| Nr. | Descriere | Cantitate | Material | Normă |
|---|---|---|---|---|
| 1 | Capac Ø80 | 1 | Polietilenă | PN-EN ISO 17855-1:2014-12 |
| 2 | Dop din cauciuc | 1 | NBR / EPDM | PN-ISO 1629:2017-06 |
| 3 | Piuliță din alamă | 1 | MO 58 | PN-EN 12164:2011 |
| 4 | Piston hidrant acoperit cu cauciuc | 1 | EN-GJS-500 / EN-GJL-250 | PN-EN 1563:2018-10 / PN-EN 1561:2012 |
| 5 | Înveliș | 1 | X6CR17 | PN-EN 10088-1:2014-12 |
| 6 | Șurub M6x12 | 1 | A2 | DIN 933 |
| 7 | Cameră hidrant | 1 | EN-GJS-500 / EN-GJL-250 | PN-EN 1563:2018-10 / PN-EN 1561:2012 |
| 8 | Tijă Ø22 zincată | 1 | L235 zincată / S235RJ | PN-EN 10224:2006 / PN-EN 10025-1:2007 |
| 9 | Țeavă Ø108 | 1 | Oțel / oțel inoxidabil | PN-EN 10219-1:2007 |
| 10 | Garnitură Ø108 | 2 | NBR / EPDM | PN-ISO 1629:2017-06 |
| 11 | Cap hidrant | 1 | EN-GJS-500 / EN-GJL-250 | PN-EN 1563:2018-10 / PN-EN 1561:2012 |
| 12 | Șurub M12x60 | 2 | Oțel zincat | PN-EN-ISO 4017:2014-09 |
| 13 | Șaibă Ø16 | 1 | Oțel | PN-EN ISO 7091:2003 |
| 14 | Garnitură Ø80x7x4 | 1 | NBR / EPDM | PN-ISO 1629:2017-06 |
| 15 | Inel | 1 | MO 59 / Tarnamid | PN-EN 12164:2011 |
| 16 | Capac de protecție | 1 | Polietilenă | PN-EN ISO 17855-1:2014-12 |
| 17 | Suport hidrant | 1 | EN-GJS-500 / EN-GJL-250 | PN-EN 1563:2018-10 / PN-EN 1561:2012 |
| 18 | Lanț / sfoară din oțel zincat | 1 | Oțel zincat | DIN 1942 / PN-EN 12385-1+A1:2009 |
| 19 | Pin Ø6 | 1 | Oțel zincat | PN-EN ISO 2338:2003 |
| 20 | Tijă filetată | 1 | 2H13 | PN-EN 10088-1:2014-12 |
| 21 | Garnitură inel (o-ring) | 2 | NBR / EPDM | PN-ISO 1629:2017-06 |
| 22 | Nasadă | 1 | EN-GJS-500 / EN-GJL-250 | PN-EN 1563:2018-10 / PN-EN 1561:2012 |
| 23 | Tijă manetă | 1 | 2H13 | PN-EN 10088-1:2014-12 |
| 24 | Șaibă | 1 | Oțel | PN-EN ISO 7091:2003 |
| 25 | Bucșă | 1 | MO 58 / Tarnamid | PN-EN 12164:2011 |
Dimensiuni
- DN 80
- Înălțime (H ±30):
- 750 mm (Adâncime instalare: 1000 mm)
- 1000 mm (Adâncime instalare: 1250 mm)
- 1250 mm (Adâncime instalare: 1500 mm)
- Înălțime (H ±30):
