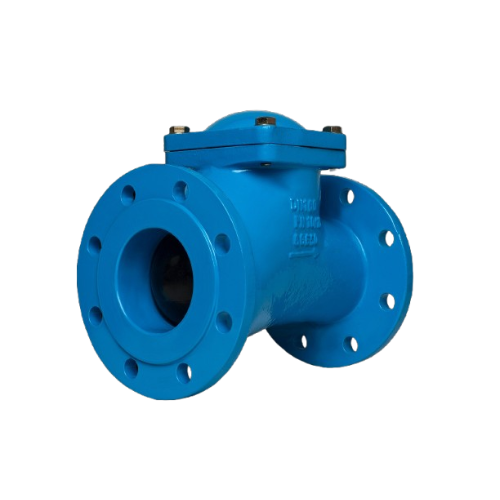

Supapă de reținere cu bilă seria ARV

Supapă de reținere cu bilă pentru apă potabilă și lichide neutre până la +70°C

Proiectare în conformitate cu EN12050-4
Dimensiuni față în față conform EN558 (seria 48) și DIN3202 (F6)
Conexiuni la capătul flanșei conform EN1092-2: PN10&PN16
Presiune maximă de lucru: DN50-DN150 – PN16 / 16 Bar, DN200-DN500 – PN10 / 10 Bar
Temperatura de lucru: 0°C – +70°C
Bilă complet vulcanizată din EPDM (opțiune NBR disponibilă)
Culoare RAL5015
Acoperire epoxidica pulbere 250 μm grosime
Garnitura capota din EPDM
Suruburi, saibe din otel inoxidabil

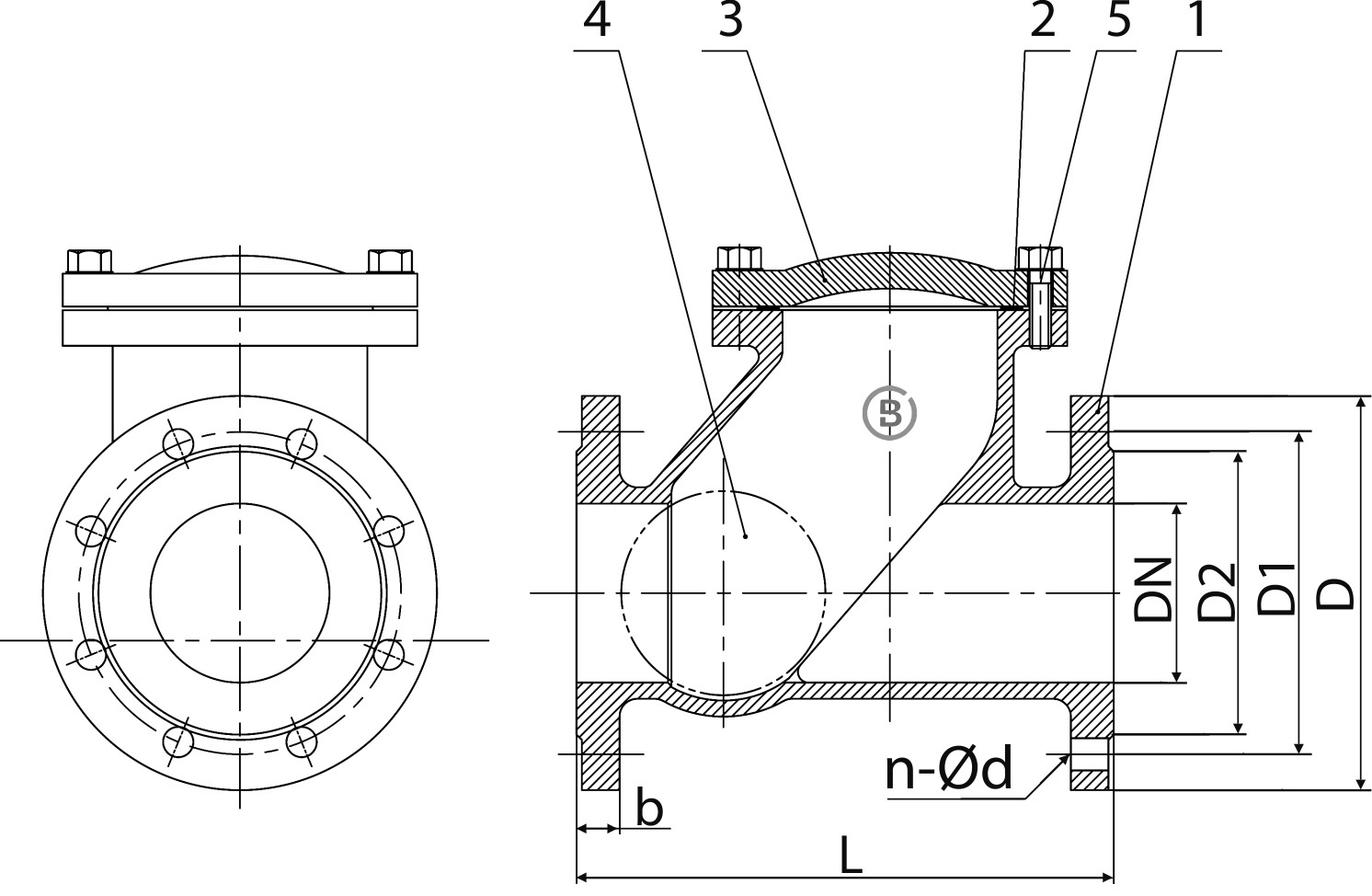

Dimensiune Nominală (DN)	Lungime (L) [mm]	Diametru Flanșă (D) [mm]	Diametru Bolturi (D1) [mm]	Diametru Interior Flanșă (D2) [mm]	Grosime Flanșă (b) [mm]	Număr și Diametru Orificii (n-Ød)	Greutate (kg)
DN 50	200	165	125	102	19	4-Ø19	8,5
DN 65	240	185	145	122	19	4-Ø19	9,5
DN 80	260	200	160	138	19	8-Ø19	12
DN 100	300	220	180	158	19	8-Ø19	16
DN 125	350	250	210	188	19	8-Ø19	22
DN 150	400	285	240	212	19	8-Ø23	31
DN 200	500	340	295	268	20	8-Ø23	68
DN 250	600	405	350	319	22	12-Ø23	100
DN 300	700	460	400	370	24,5	12-Ø23	132
DN 400	900	580	515	480	28	16-Ø28	275
DN 500	1100	715	620	582	31	20-Ø28	550
